Nesting, salvataggio e taglio dei lavori.

Magic Tool è il sistema software CAD/CAM di nesting, progettato per automatizzare la programmazione CNC di macchine per lamiera. Fornisce gli algoritmi e le strategie di nesting più avanzati per macchine da taglio laser, plasma, ossitaglio e dell’idrogetto. MagicTool ottimizza i risultati delle macchine di produttori come Lincoln Electric, Amada, Esab, Flow, Koike, Mazak, Messer, Prima Power, Trumpf, Waterjet Corporation e molti altri.

MagicTool - 3 assi

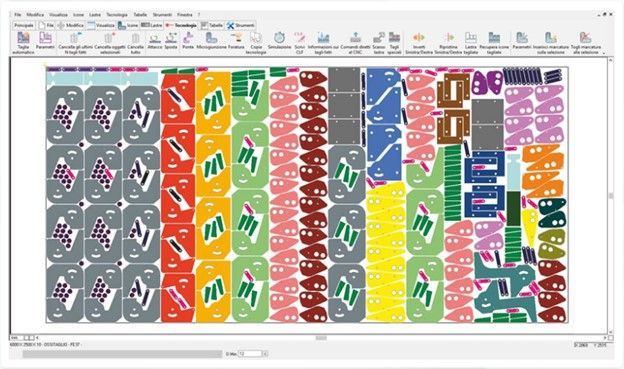

NESTING

Questo sistema fornisce una perfetta combinazione di annidamento automatico, semi-automatico e manuale, fornendo ottima flessibilità ed eccellenti performance. La combinazione di nesting automatico, insieme a funzioni di nesting manuale come copia, sposta e ruota provano di essere uno strumento molto potente. L’annidamento automatico di MagicTool ottimizza la disposizione delle parti sulla piastra per il massimo utilizzo di parti e residui. MagicTool rileva automaticamente le rimanenze nel database e permette agli utenti di dare priorità al loro utilizzo utilizzando un nuovo foglio.

TECNOLOGIE

MagicTool consente di configurare le tabelle in base al materiale/spessore per definire la separazione tra le parti e gli ingressi/uscite per diversi tipi di contorni e in base al materiale/spessore e alla qualità di taglio. Sono possibili tagli comuni tra parti diverse per limitare le coppie di parti con microgiunzioni e pre-tagli.
Il sistema rileva ogni errore nel progetto e nella lavorazione in un modo completamente automatizzato (Logotag).

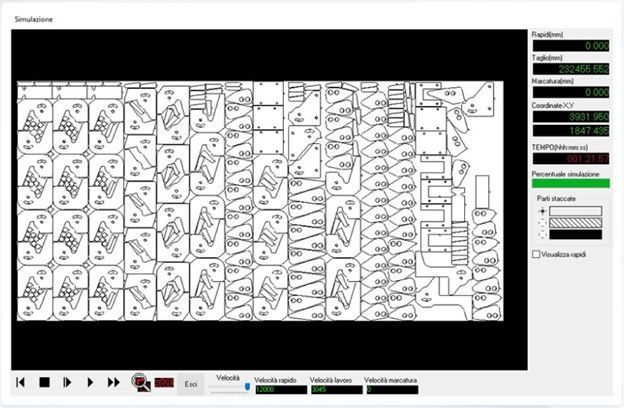

Tutte le opzioni di MagicTool sono include in un singolo programma. All'interno dello stesso ambiente di programma, l'utente può: progettare o importare un pezzo, consultare il database delle piastre, eseguire sequenze di taglio, generare programmi CNC e calcolare tempi e costi.

TECNOLOGIA LASER

MagicTool fornisce tabelle di tecnologia laser specifiche per ogni tipologia di macchina. Esistono vari livelli di qualità di taglio che si possono creare a seconda del materiale/spessore da definire: potenza, velocità, frequenza, gas, sfondamento, ecc. Altre funzionalità includono la gestione degli ingressi ridotti, lo sfondamento personalizzato e veloce, il pre-sfondamento, la riduzione dello sfondamento, taglio al volo (sfondamento “al volo”), microgiunzioni, precisione della rampa angolare, risparmio di materiale e tempo con il taglio a ponte, il taglio in linea comune, il taglio a catena e altro ancora.

TECNOLOGIA WATERJET

MagicTool fornisce tabelle sulla tecnologia Waterjet per ogni macchina, riduzione della velocità negli angoli, perforazione speciale (al dettaglio) e gestione multitesta, il tutto considerando le caratteristiche uniche del taglio con tecnologia Waterjet. I principali vantaggi includono la programmazione automatica dell'accelerazione/decelerazione, la capacità di taglio della pila e un uso ottimale dei materiali di consumo attraverso la riduzione dello sfondamento.

TECNOLOGIA OXYCUT/PLASMA

MagicTool supporta elementi tecnologici come smussi, anelli e ponti. Questi elementi tecnologici possono essere assegnati manualmente o automaticamente in base al materiale e allo spessore. MagicTool gestisce anche diversi tipi di teste/torce e gestisce eventuali modifiche tra di loro per condizioni di taglio ottimali.

Altre funzionalità importanti includono:

• Multi-Torch
• Marcatura con polvere, punzone, getto d'inchiostro, perforazione, ecc.
• Taglio continuo
• Smussamento: cannelli girevoli e tripli
• Microgiunzioni per ancorare le parti alla piastra
• Smussamenti per generare taglio smussato (controllo di torce triple e rotative) / taglio smussato continuo e taglio a cinque assi

MagicTool va oltre il tipico software di taglio al plasma aumentando l’efficienza produttiva e redditività a un livello superiore attraverso l’ottimizzazione dei materiali e l’efficienza del processo. I principali vantaggi includono la riduzione degli sfondamenti e il risparmio sui materiali di consumo, sul taglio a catena, a ponte e sulla linea comune per migliorare la velocità di produzione e l'utilizzo del materiale, regolando la velocità di autoavanzamento e la rampa di potenza.

CARATTERISTICHE TECNICHE

MagicTool è progettato per connettersi a ERPs esterni.

Altre funzionalità di MagicTool sono:

• Teamwork – il sistema può lavorare autonomamente o essere installato come parte di una rete. Usando l’opzione di licenza volatile, più utenti accedono al sistema.
• Calcoli del tempo e dei costi reali - MagicTool gestisce tutte le tecnologie della macchina e calcola tempo e costi per pezzo e lamiera.
• Libreria parti parametriche - MagicTool ha una vasta libreria di parti parametriche, disponibili in Logotag.

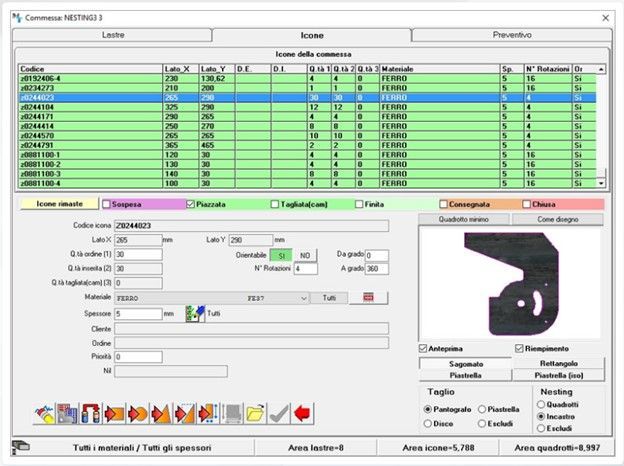

• Database aperto - Il database di MagicTool è aperto e permette all’utente di accedervi per trovare parti, ordini di produzione, piastre, ecc. utilizzando criteri come materiali, spessore, cliente, data, ecc.
• Design 2D - Logotag è un modulo CAD 2D altamente efficiente creato appositamente per progettare parti di piastre 2D. Include funzioni per il rilevamento automatico e correzione di contorni non chiusi, riconoscimento della forma, convalida della geometria e supporto dei font true-type.
• Import/Export intelligente- MagicTool può essere collegato ai maggiori sistemi CAD sul mercato (DXF, DWG, DSTV, ecc.) e può utilizzare anche file grafici (JPEG, BMP, TIF, GIF, ecc).

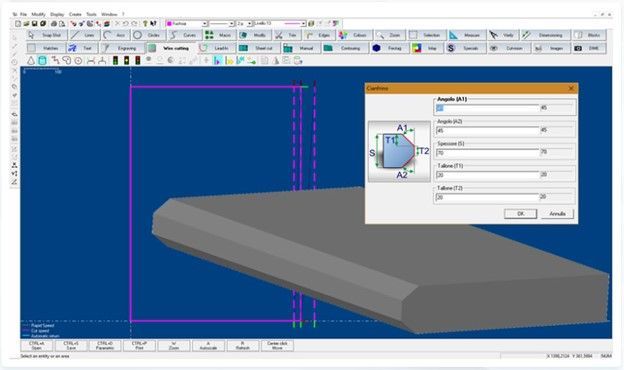

Magic Tool

5 assi (Smussamento)

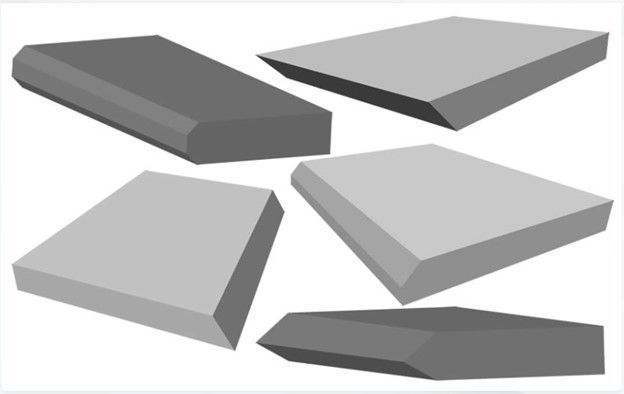

Il modulo software CAD CAM per taglio smussato. Rappresenta tagli dritti, buchi cilindrici, angoli smussati esatti e parti con assoluta precisione dimensionale. L’applicazione è anche caratterizzata da enorme flessibilità. Possono essere regolare quasi tutti i parametri tecnologici e i dettagli operativi possibili. Il taglio inclinato si riferisce comunemente al taglio di una parte con un bordo in modo tale che il bordo sia angolato rispetto alla superficie della parte. Viene fatto per consentire una maggiore superficie sul bordo per la preparazione alla saldatura e altri metodi di assemblaggio finale. Per ottenere tagli smussati di qualità il codice NC generato deve corrispondere esattamente alle capacità e le performance della macchina utilizzata. Lead-in e lead-out, nonché l'unione macro tra le singole aree di contorno devono essere piazzati in un modo che non danneggino i contorni. I tagli smussati pongono le massime esigenze in termini di programmazione del piano di taglio.

Benefici:

• Il pieno controllo del tuo taglio al plasma, ossitaglio o laser è drasticamente semplificato
• Gli smussamenti sono accurati – garantito
• Tempi di produzione ristretti
• Miglioramento della qualità e produttività per i tagli smussati
• Analizza i contorni e fornisce tecnologie adatte e personalizzabili per un taglio ottimale
• Implementa i parametri ottimali per assicurare la massima qualità di taglio
• Vengono forniti database ottimizzabili dal cliente per molti tipi di processi di taglio
